Назначение
Амперметр цифровой А–05 предназначен для измерения величины тока в цепях переменного тока с частотой 50 Гц. Амперметр оборудован переключателем, позволяющим использовать его с различными трансформаторами тока с током вторичной обмотки – 5 А.
Амперметр цифровой А–05 предназначен для измерения величины тока в цепях переменного тока с частотой 50 Гц. Амперметр оборудован переключателем, позволяющим использовать его с различными трансформаторами тока с током вторичной обмотки – 5 А.
Конструкция системы

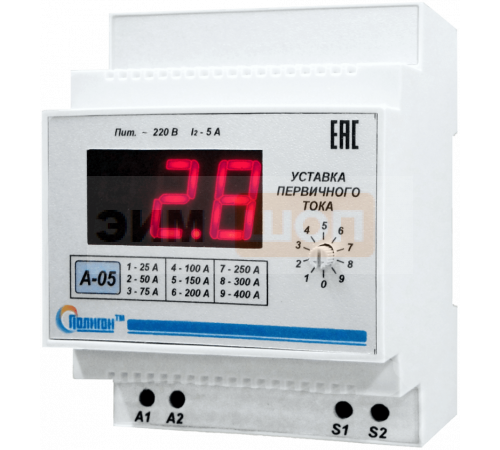

Амперметр цифровой А–05 выполнен в корпусе для установки на DIN-рейку.
На передней панели блока находятся цифровой индикатор и ручка переключателя «УСТАВКА ПЕРВИЧНОГО ТОКА».
Цепи питания и измерения гальванически разделены.
В нижней части блока находятся клеммные колодки для подключения блока к сети и к вторичной обмотке трансформатора тока. Питание реле осуществляется непосредственно от контролируемой сети.
Гарантийный срок – 2 года.
Класс защиты – 0, ЭМС по ГОСТ Р50033.92
Подготовка к эксплуатации и эксплуатация
Перед началом эксплуатации необходимо ознакомиться с инструкцией по эксплуатации цифрового амперметра «А-05».
Установить блок в электрощите на DIN-рейку.
Произвести подключение входной контролируемой сети, цепей питания согласно маркировке (Рис.1.): А1, А2 – питание; S1, S2 – вторичная обмотка трансформатора тока. Сечение подключаемых проводов должно быть 1,0… 1,5 мм ²
Подключение производить при обесточенных вводах сети!
Запрещается вскрывать блок, находящийся под напряжением сети.
Рис.1. Типовая схема подключения амперметра А-05.
Амперметр цифровой А–05 выполнен в корпусе для установки на DIN-рейку.
На передней панели блока находятся цифровой индикатор и ручка переключателя «УСТАВКА ПЕРВИЧНОГО ТОКА».
Цепи питания и измерения гальванически разделены.
В нижней части блока находятся клеммные колодки для подключения блока к сети и к вторичной обмотке трансформатора тока. Питание реле осуществляется непосредственно от контролируемой сети.
Гарантийный срок – 2 года.
Класс защиты – 0, ЭМС по ГОСТ Р50033.92
Подготовка к эксплуатации и эксплуатация
Перед началом эксплуатации необходимо ознакомиться с инструкцией по эксплуатации цифрового амперметра «А-05».
Установить блок в электрощите на DIN-рейку.
Произвести подключение входной контролируемой сети, цепей питания согласно маркировке (Рис.1.): А1, А2 – питание; S1, S2 – вторичная обмотка трансформатора тока. Сечение подключаемых проводов должно быть 1,0… 1,5 мм ²
Подключение производить при обесточенных вводах сети!
Запрещается вскрывать блок, находящийся под напряжением сети.
Рис.1. Типовая схема подключения амперметра А-05.
- Время обновления показаний0,36 с
- Габаритные размеры, мм71х90х60 мм
- Гарантия, мес24 мес
- Диапазон измерений (в зависимости от подключаемого трансформатор0…400 А
- Класс точности1,0
- Количество фаз1-фазный
- Максимальный (кратковременный) ток, не более4хIном А
- Масса, кг0,2 кг
- Метод измерениясреднеквадратичный
- Напряжение питания, В220±10% В; 50 Гц
- Номиналы первичного тока подключаемых трансформаторов25; 50; 75; 100; 150; 200; 250; 300; 400 А
- Номинальный вторичный ток5 А
- Потребляемая мощность, не более10 Вт
- Род токапеременный
- Сечение проводов для подключения, мм21,0...1,5 мм2
- Температура эксплуатации, ˚С-40…+45 °С
