Назначение
Устройство автоматического ввода резерва с микропроцессорным управлением «АВР-1/1-M» предназначено для контроля напряжения по однофазному входу, и управления бензиновым однофазным генератором, коммутации нагрузки с помощью внешнего исполнительного устройства.
Конструкция системы

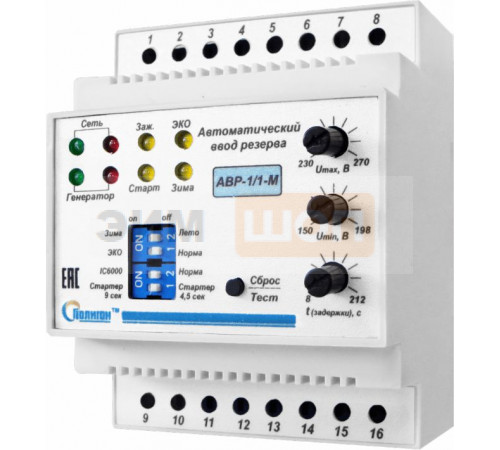

Блок «АВР-1/1-М» выполнен в корпусе для установки на DIN-рейку или монтажную панель.
На передней панели блока индикаторы состояния сети, работы генератора и индикаторы состояния реле, регуляторы Umax, Umin, времени задержки, кнопка сброса ошибки генератора / запуска теста генератора, переключатели режимов.
В верхней и нижней части блока находятся клеммные колодки для подключения блока.
Питание блока осуществляется от аккумулятора генератора с напряжением 12 В.
- Время нажатия на кнопку «Сброс ошибки/ТЕСТ» для запуска теста ге5 ± 0,5 с
- Время ожидания восстановления сетевого напряжения при аварии сет6 ± 0,5 с
- Время подачи напряжения на привод заслонки Открыть/Закрыть1,5 ± 0,05 с
- Время подключения генератора к нагрузке после запуск ЗИМА190 ± 1,5 с…212 ± 1,5 с
- Время подключения генератора к нагрузке после запуска ЛЕТО8 ± 0,5 с…212 ± 1,5 с
- Время подключения сети к нагрузке после восстановления по входу8 ± 0,5 с…212 ± 1,5 с
- Время работы генератора в режиме тестового запуска60 ± 2,5 с
- Время холостого хода генератора после отключения нагрузки60 ± 1,5 с
- Габаритные размеры, мм71х90х60 мм
- Гарантия, мес24
- Диапазон верхнего порога напряжения отключения по входу «Сеть»,230 ± 3 В… 270 ± 3 В
- Диапазон нижнего порога напряжения отключения по входу «Сеть», m150 ± 3 В…198 ± 3 В
- Кол-во попыток запуска генератора3
- Количество фаз1-фазный
- Коммутируемый ток контактов по DС 12, max10 А
- Коммутируемый ток контактов по АС 220, max7 А
- Масса, кг0,4 кг
- Номинальное рабочее напряжениеАС-220 В/50 Гц, DC-12 В
- Ограничение времени работы стартера4,5 ± 0,5 с / 9,0 ± 0,5 с
- Пауза между попытками запуска генератора60 ± 1,5 с
- Периодичность тестового запуска генератора10 суток
- Режим «ЭКО» время работы/паузы60 ± 3 мин
- Режим работы заслонки (время включения) IC60002 ± 0,3 с
- Режим работы заслонки (время включения)NO_IC6000= времени работы стартера + 0,5 ± 0,05 с
- Сечение проводов для подключения, мм21,0...1,5 мм2
