Разделительные трансформаторы ТРТ-2,5 IP00

Предназначение

Промышленный разделительный трансформатор – это силовая установка, предназначенная для преобразования сетей с глухозаземленной нейтралью типа TN – C или TN – S в сеть с изолированной нейтралью типа IT. Используется для разделения, преобразования электроэнергии с последующей подачей конечному потребителю. Это позволяет обезопасить людей от поражения электрическим током. Также разделительный трансформатор фильтрует электросеть от помех и искажений.

Конструкция ТРТ-2,5 IP00

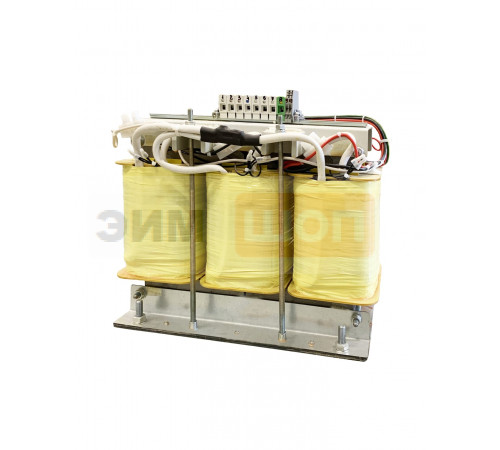

Трансформатор выполнен в виде напольной конструкции. На стеклотекстолитовой панели расположены: клеммы для подключения входного и выходного кабелей, клеммы с подключенными экранами обмоток и клеммы с подключенными межкатушечными экранами. Подвод кабелей осуществляется спереди в нижней части изделия.
Непосредственно трансформатор состоит из магнитопровода и обмоток, выполненных на 4-х катушках, расположенных по 2 на стержне магнитопровода. Катушки намотаны медной шиной. Поверх катушки выполнен экран (виток с перекрытием) из медной фольги.
Между катушками установлены межкатушечные экраны, составляющие ¾ витка. Межкатушечные экраны изолированы между собой. Все экраны выведены на соответствующие клеммники для подключения.
