Разделительный трансформатор ТРО – 1000М IP54

Однофазный медицинский разделительный трансформатор ТРО-1000М IP54

ТРО-1000М предназначен для  преобразования  сетей  с  глухозаземленной  нейтралью  типа  TN – C или TN – S  в  сеть  с  изолированной  нейтралью  типа IT.

Технические  условия:  ТУ  3468 – 019 – 39441565 – 2010
Соответствует требованиям нормативных документов  ГОСТ Р МЭК 335-1-94,
ГОСТ Р 51318.14.1-99,  ГОСТ Р 51318.14.2-99,  ГОСТ 30030.

Трансформатор поставляют в климатическом исполнении УХЛ категории 4 по ГОСТ 15150-87 и предназначен для эксплуатации в помещениях с температурой окружающей среды от +1Со до +35 Со и относительной влажностью воздуха не более  80% при атмосферном давлении (750 30) мм. рт. ст.

Конструкция

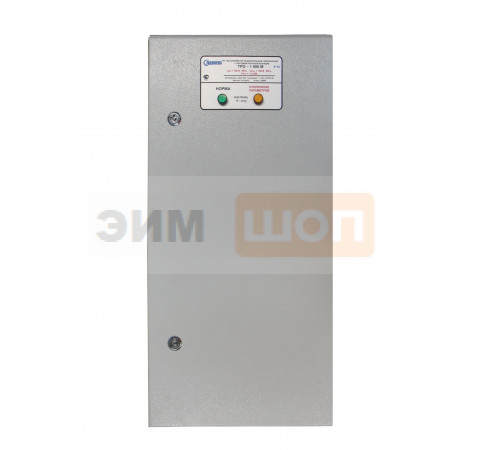

Трансформатор  выполнен  в  виде  настенной  конструкции со степенью защиты IP54. Внутри шкафа установлен  однофазный  разделительный  трансформатор  с системами защиты и контроля. Ввод кабелей подключения осуществляется через верхний фланец.

Системы  защиты  и  контроля:

Автоматы  защиты  по  входу  и  выходу. Обеспечивают  защиту  от  сверхтоков.
1. Система  контроля  по  температуре (ТК). Выдает  сигнал  о  перегрузке  трансформатора  на  пост  дистанционного  контроля ( ПДК – 02).
2. Система  ограничения  пускового  тока (ОПС) трансформатора. Обеспечивает  компенсацию  пусковых  токов  при  включении.
3. Система  контроля  изоляции. Осуществляет  непрерывный  мониторинг  сети  нагрузки  с  целью  контроля  состояния  изоляции  IT – сети. В  случае  снижения  изоляции  ниже  установленного  уровня  ( 50 кОм ) выдает  сигнал  НАРУШЕНИЕ  ИЗОЛЯЦИИ  на  ПДК – 02.
4. Система  контроля  рабочего  тока. Обеспечивает  измерение  и  выдает  сигнал  о  превышении  рабочего  тока  на  ПДК – 02.

Отличительные особенности:

• Повышенная нагрузочная способность
• Наличие экранирующей обмотки
• Система ограничения пускового тока
• Отклонение выходного напряжения на  холостом ходу и под нагрузкой не более 5% от вх.

• Система контроля тока и температуры обмоток трансформатора
• Система контроля изоляции трансформатора и подключенной сети
• Естественная вентиляция трансформаторов
• Высокий уровень изоляции обмоток
• Низкая шумность
