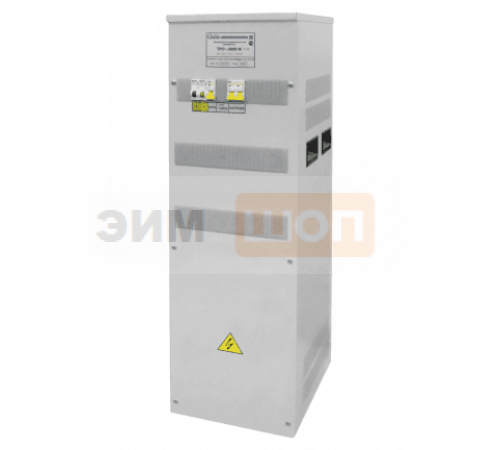

Разделительный трансформатор ТРТ – 2500М-220 IP20

Трехфазный медицинский разделительный трансформатор ТРТ-2500М (220) IP20

ТРТ-2500М (220) предназначен для  преобразования  сетей  с  глухозаземленной  нейтралью  типа  TN – C или TN – S  в  сеть  с  изолированной  нейтралью  типа IT.

Технические  условия:  ТУ  3468 – 019 – 39441565 – 2010
Соответствует требованиям нормативных документов  ГОСТ Р МЭК 335-1-94,
ГОСТ Р 51318.14.1-99,  ГОСТ Р 51318.14.2-99,  ГОСТ 30030.

Трансформатор поставляют в климатическом исполнении УХЛ категории 4 по ГОСТ 15150-87 и предназначен для эксплуатации в помещениях с температурой окружающей среды от +1Со до +35 Со и относительной влажностью воздуха не более  80% при атмосферном давлении (750 30) мм. рт. ст.

Конструкция

Трансформатор  выполнен  в  виде  настенной  конструкции со степенью защиты IP20. Внутри шкафа установлен  однофазный  разделительный  трансформатор  с системами защиты и контроля. Ввод кабелей подключения осуществляется через верхний фланец.

Системы  защиты  и  контроля:

Автоматы  защиты  по  входу  и  выходу. Обеспечивают  защиту  от  сверхтоков.

1.    Система  контроля  по  температуре (ТК). Выдает  сигнал  о  перегрузке  трансформатора  на  пост  дистанционного  контроля (ПДК – 02).
2.    Система  ограничения  пускового  тока (ОПС) трансформатора. Обеспечивает  компенсацию  пусковых  токов  при  включении.
3.    Система  контроля  изоляции. Осуществляет  непрерывный  мониторинг  сети  нагрузки  с  целью  контроля  состояния  изоляции  IT – сети. В  случае  снижения  изоляции  ниже  установленного  уровня  (50 кОм) выдает  сигнал  НАРУШЕНИЕ  ИЗОЛЯЦИИ  на  ПДК – 02.
4.    Система  контроля  рабочего  тока. Обеспечивает  измерение  и  выдает  сигнал  о  превышении  рабочего  тока  на  ПДК – 02.

Отличительные особенности:

• Повышенная нагрузочная способность
• Наличие экранирующей обмотки
• Система ограничения пускового тока
• Отклонение выходного напряжения на  холостом ходу и под нагрузкой не более 5% от вх.

• Система контроля тока и температуры обмоток трансформатора
• Система контроля изоляции трансформатора и подключенной сети
• Естественная вентиляция трансформаторов
• Высокий уровень изоляции обмоток
• Низкая шумность

Требования к медицинским разделительным трансформаторам

• Ток утечки на землю основных проводников и защитной оболочки (кожуха), замеренные при отсутствии нагрузки, не более 0,5 мА.
• Запрещено применение постоянной принудительной вентиляции для охлаждения трансформатора.
• Наличие поста дистанционного контроля для сигнализации параметров трансформатора.
• Номинальное напряжение на вторичной обмотке трансформатора не должно превышать 250 В.
• Применяются трансформаторы ТРТ с подключением к линейному напряжению, выходное напряжение по трем фазам 220 В, причем нейтраль не используется.
• Установка в медицинском помещении или непосредственной близости к нему. Они должны размещаться в специальном шкафу или иметь кожух для защиты от случайного прикосновения к токоведущим частям.
• Постоянный контроль перегрузки и превышения температуры медицинского разделительного трансформатора.

Схемные исполнения

Система поиска повреждения изоляции IT-сети

Разделительные трансформаторы ТРТ с системой поиска повреждения изоляции IT-сети комплектуются постом дистанционного контроля ПДК-04.

Система IT оснащается устройством контроля изоляции согласно требованиям:

• Внутреннее сопротивление по переменному току должно быть не менее 100 кОм;
• Измерительное напряжение не более 25 В постоянного тока;
• Максимальное значение измерительного тока не более 1 мА (в том числе при повреждении изоляции);
• Наличие устройства для проверки сопротивления изоляции и индикации снижения сопротивления изоляции до 50 кОм.

В случае нарушения изоляции на ПДК высвечивается номер аварийной линии с одновременным срабатыванием звуковой и визуальной сигнализаций.

К одному трансформатору можно подключить до 4-х ПДК. Максимальная длина линий подключения – 300 метров.

При заказе трансформатора с системой поиска повреждения изоляции необходимо указать исполнение (5 или 6), отдельной позицией количество постов ПДК-04, количество и номинал выходных автоматов.
