Разделительный трансформатор ТРТ – 7000М-220 IP54

Трехфазный медицинский разделительный трансформатор ТРТ-7000М (220) IP54

ТРТ-7000М (220) предназначен для преобразования сетей с глухозаземленной нейтралью типа TN-C или TN-S в сеть с изолированной нейтралью типа IT.

Технические условия: ТУ 3468-019-39441565-2010

Соответствует требованиям нормативных документов  ГОСТ Р МЭК 335-1-94,
ГОСТ Р 51318.14.1-99, ГОСТ Р 51318.14.2-99, ГОСТ 50571.28, МЭК 61558–2–15,
ГОСТ 30030 – 93,  МЭК 61558-2-15

Изделие поставляют в климатическом исполнении УХЛ категории 4 по ГОСТ 15150-87 и предназначен для эксплуатации в помещениях с температурой окружающей среды от +1Со до +35 Со и относительной влажностью воздуха не более  80% при атмосферном давлении (750 30) мм. рт. ст.

Конструкция

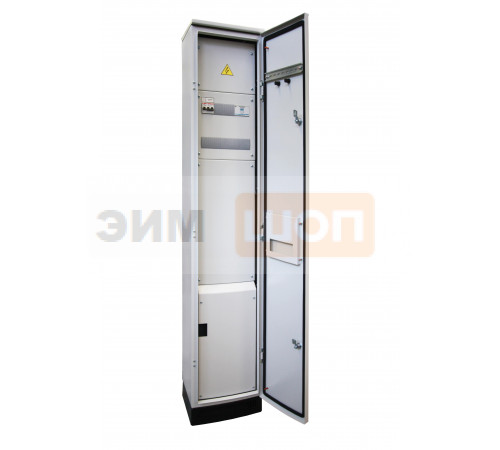

Трансформатор  выполнен  в  виде  настенной/ напольной  конструкции со степенью защиты IP54. Внутри шкафа установлен  однофазный  разделительный  трансформатор  с системами защиты и контроля. Ввод кабелей подключения осуществляется через верхний фланец.

Системы  защиты  и  контроля:

Автоматы  защиты  по  входу  и  выходу. Обеспечивают  защиту  от  сверхтоков.

1.    Система  контроля  по  температуре (ТК). Выдает  сигнал  о  перегрузке  трансформатора  на  пост  дистанционного  контроля (ПДК – 02).
2.    Система  ограничения  пускового  тока (ОПС) трансформатора. Обеспечивает  компенсацию  пусковых  токов  при  включении.
3.    Система  контроля  изоляции. Осуществляет  непрерывный  мониторинг  сети  нагрузки  с  целью  контроля  состояния  изоляции  IT – сети. В  случае  снижения  изоляции  ниже  установленного  уровня  (50 кОм) выдает  сигнал  НАРУШЕНИЕ  ИЗОЛЯЦИИ  на  ПДК – 02.
4.    Система  контроля  рабочего  тока. Обеспечивает  измерение  и  выдает  сигнал  о  превышении  рабочего  тока  на  ПДК – 02.
