Реле контроля пуска электродвигателя РКП-ПВЭД-380

Назначение

Реле контроля пуска (повторного включения) электродвигателя РКП-ПВЭД-380 с микропроцессорным управлением предназначен для осуществления повторного пуска асинхронных электродвигателей (автоматического восстановления работы электродвигателей) после кратковременного, не более 4,5 с перерыва электроснабжения в промышленных установках (компрессоры, насосы, вентиляторы и т.п.) сети 0,4 кВ.

Конструкция

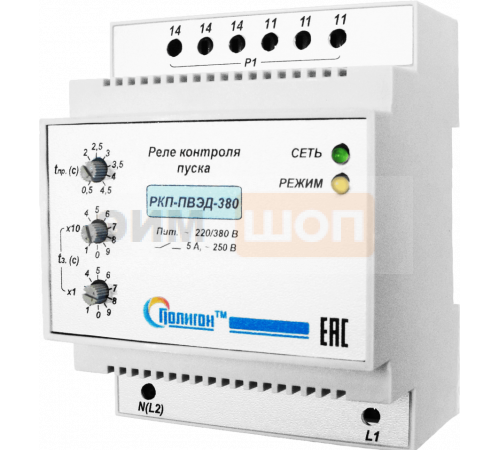

Модуль РКП-ПВЭД-380 выполнен в корпусе для установки на DIN-рейку.
На лицевой панели блока находятся:
- светодиодные индикаторы «СЕТЬ» (зеленый) и «РЕЖИМ» (трехцветный – зелный/оранжевый/красный);
- переключатели выбора временных задержек, «tпр» - временной интервал пропадания сети, «tз» «х1» и «х10» - время задержки включения контактора при восстановлении сети.
В верхней и нижней частях блока находятся винтовые клеммники для подключения блока к контролируемой сети, цепям сигнализации и исполнительным устройствам.
