Код товара: 303

Новинка

Производитель
Россия
Верхний порог отключения реле "Uв.п."
min 230 В; Зав. уст. 248 В; max 270 В
Все характеристики

В наличии ✓

12 014 р

Без НДС: 12 014 р

Доступны доставка и самовывоз:

- Рассчитать примерную стоимость доставки
- Самовывоз сегодня, бесплатно

В наличии ✓

12 014 р

Без НДС: 12 014 р

Расширенная гарантия

7 дней на возврат

Акции, скидки, подарки

Быстрая доставка

Есть пункты выдачи

Назначение

Блок ОМ-2-500 предназначен для управления силовыми контакторами (приоритетная и второстепенная нагрузка) или другими коммутирующими устройствами при помощи контактов внутренних реле Р1, Р2 и обеспечивает:

контроль напряжения трехфазной сети 220/380 В, 50 Гц, не зависимо по каждой фазе и автоматическое выключение/включение нагрузки №1 при помощи реле Р1 и нагрузки №2 при помощи Р2 согласно заданным значениям;
измерения тока не зависимо по каждой фазе (для токов более 5 А, с применением трансформаторов тока ХХХ/5 А) и автоматическое ступенчатое (сначала отключается нагрузка №2, а затем, при росте тока нагрузка №1) выключение/включение нагрузок при помощи реле Р1 и Р2 согласно установленным значениям;
отображения текущего состояния Р1 и Р2, и текущих показаний фазных напряжений и токов в трехфазной сети переменного тока 220/380 В, 50 Гц на ЖКИ индикаторе;
программирования параметров (напряжения, тока, временных задержек и режимов работы) блока ОМ-2-500-01;
сохранение в энергонезависимой памяти любых изменений режима работы, с занесением даты, времени, типа события, параметров, с возможностью последующего просмотра на ЖКИ индикаторе включая – начальное включение каналов, после подачи питания.

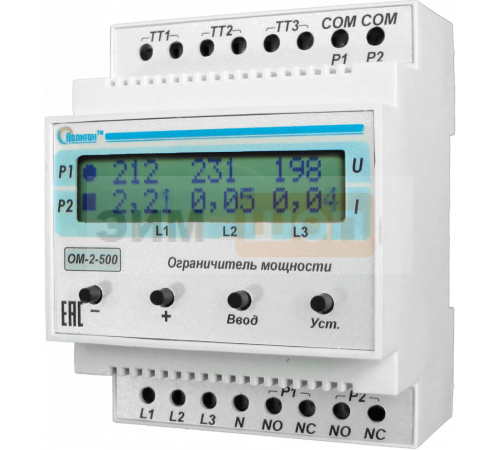

Конструкция

Ограничитель мощности ОМ-2-500 выполнен в корпусе для установки на DIN-рейку.
На передней панели блока находятся ЖК индикатор, и кнопки управления.
В нижней части блока находятся клеммные колодки для подключения блока к сети и нагрузке.

Погрешность измерений напряжения 1%.
Погрешность измерений тока 2% от максимального значения шкалы.
Класс защиты по электробезопасности - 0, ЭМС - по ГОСТ Р 51318.14– 99.

Верхний порог отключения реле "Uв.п."
min 230 В; Зав. уст. 248 В; max 270 В
Временная задержка отключения реле при превышении заданного тока
0,1...20 с
Время задержки включения нагрузки при отключении из-за перегрузк
min 1 мин; Зав.уст.1 мин; max 60 мин
Время задержки включения при мгновенной повторной перегрузке по
60 мин
Время задержки отключения канала 1 при сохранении перегрузки по
Время задержки отключения канала 2 при перегрузке по току свыше
Время задержки отключения нагрузки по верхнему порогу напряжения
Время задержки отключения нагрузки при Uф
Время задержки отключения нагрузки при перегрузке по току, T-off
min 1 с; Зав.уст.10 с; max 60 с
Габаритные размеры, мм
70х90х60 мм
Гарантия, мес
24 мес
Гистерезис верхнего порога
3 В
Гистерезис нижнего порога «ΔUн» min/max
min 2 В; Зав. уст. 10 В; max 15 В
Задержка на включение реле 1-го (2-го) ввода при аварии или при
min 1 c; Зав. уст. 6 с; max 180 c
Задержка на отключение реле при выходе напряжения за нижний поро
min 1 c; Зав. уст. 5 с; max 60 c
Значения установок ограничения тока «Iф (А)», Imax
(0,1 А...5,0 А) х коэф. транс. (шаг 2% шкалы)
Коммутируемый ток контакта (АС1 250 В) max
7 А
Масса, кг
0,3 кг
Нижний порог срабатывания реле "Uн.п."
min 145 В; Зав. уст. 176 В; max 205 В
Номинальное напряжение, В, Гц
220 В; 50 Гц
Сечение проводов для подключения, мм2
0,3 мм2
Температура эксплуатации, ˚С
-10 … +40 °С
Типы подключаемых трансформаторов: порядковый номер, коэффициент
№/К. тр./max т. тр.: 1/1/5; 2/2/10; 3/3/15; 4/4/20; 5/5/25; 6/6/30; 7/8/40; 8/10/50; 9/12/60; 10/15/75; 11/16/80; 12/20/100; 13/30/150; 14/40/200; 15/50/250; 16/60/300; 17/80/400; 18/100/500
