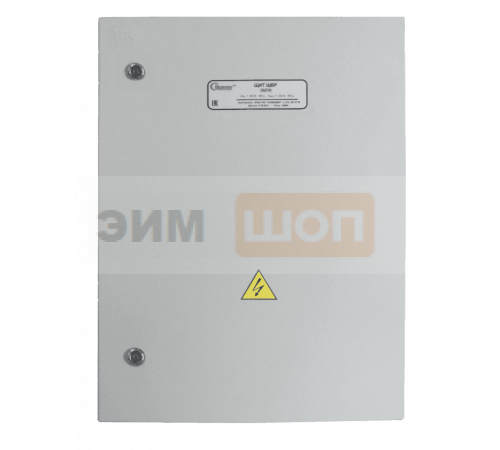

Щитовое оборудование Щиты вводно-распределительные ЩВР 10–400 А

Щиты ЩВР обеспечивают ввод и распределение электрической энергии, а также защиту электрических установок от токов перегрузки и короткого замыкания. Щиты распределительные используются для ручного или автоматического переключения на резерв питания, при отключении энергии основной питающей сети, а также при снижении ее качества.

Щиты изготавливаются на токи от 10 А до 400 А. В зависимости от вида и особенностей эксплуатации щитов выбирается степень защиты от IP 20 до IP 54.

Кроме того, щиты могут быть оснащены грозозащитой.

Конструкция ЩР

Конструкция ЩР и ЩВР (щиты вводно-распределительные) разработана с учетом стандартов и рекомендаций Международной Электротехнической Комиссии (МЭК) по зоновой защите IEC–1312–1 (1995–02) и IEC–1643–1 с учетом требований ПУЭ (7-е изд.), ГОСТ Р 50–571.

Щиты распределительные поставляют в климатическом исполнении УХЛ категории 4 по ГОСТ 15150-87 и предназначено для эксплуатации в помещениях с температурой окружающей среды от +5° С до +35° С и относительной влажностью воздуха не более 80% при атмосферном давлении (750±30) мм рт. ст.
