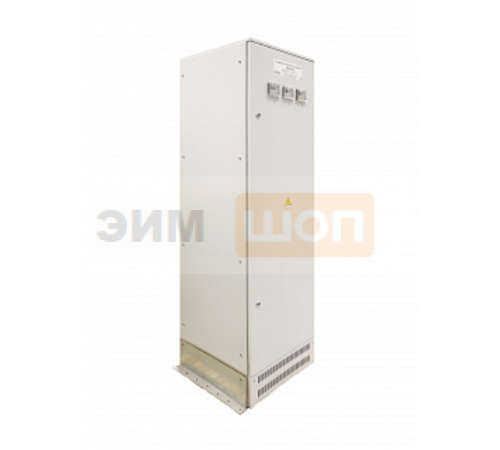

Стабилизатор напряжения Каскад СН-Т-120

Стабилизатор напряжения мощностью 120 кВа Каскад СН-Т-120 с микропроцессорным управлением коммутацией отводов автотрансформатора (блок управления «Diona»)  предназначен для стабилизации напряжения в трехфазных сетях.

Назначение и функции стабилизатора напряжения СН-Т-120

Стабилизатор напряжения предназначен для  поддержания выходного фазного напряжения 220+/-2,5% В при изменении входного в диапазоне  согласно техническим характеристикам изделия.

Стабилизатор напряжения СН-Т-120 выполняет следующие дополнительные функции:

• автоматическое отключение нагрузки при выходе за установленные пороги выходного напряжения и автоматического возврата в рабочее состояние после нормализации напряжения;
• защита стабилизатора от перегрузки и от короткого замыкания в нагрузке (возврат в рабочее состояние путем повторного включения);
• работа в режиме «ПРЯМОЕ ВКЛЮЧЕНИЕ» (используется для проведения регламентных работ на стабилизаторе без отключения нагрузки от сети);
• защита от импульсных помех при помощи блока варисторной защиты.

Режим работы стабилизатора – длительный, независимо от режимов работы нагрузки.

Конструкция СН-Т-120

Изделие  выполнено в шкафу со степенью защиты не ниже IP54.

На передней панели шкафа находятся:

• три цифровых индикатора под прозрачными дверцами;
• замки с фасонным сердечником для запирания шкафа.

Внутри шкафа находятся:

• винтовые клеммники для подключения входного и выходного кабелей (ввод кабеля снизу);
• автоматический выключатель «СЕТЬ»;
• переключатель «РЕЖИМ РАБОТЫ» для выбора режима работы стабилизатора «ЧЕРЕЗ СТАБИЛИЗАТОР - ВЫКЛ – ПРЯМОЕ ВКЛЮЧЕНИЕ»;
• три съемных блока управления и стабилизации;
• три съемных трансформаторных блока (установлены за блоками управления и стабилизации).

Для ввода-вывода силового кабеля снизу используется стандартная панель с эластичным прижимным профилем.
