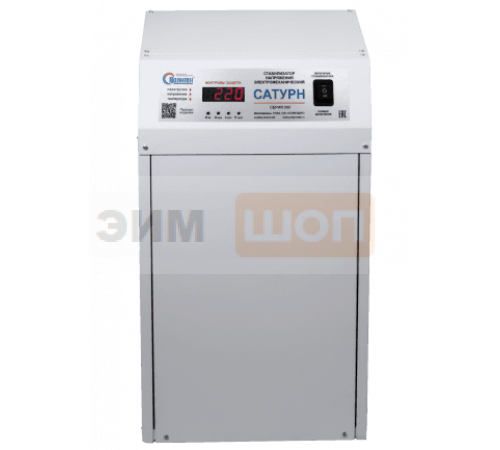

Стабилизатор напряжения Сатурн СНЭ-О-8*

Стабилизатор напряжения электромеханический с микропроцессорным управлением Сатурн СНЭ-О-8* предназначен для работы в однофазных сетях. Стабилизаторы напряжения «Сатурн» соответствуют требованиям ТУ 3468-003-39441565-06.

Назначение и функции стабилизатора напряжения СНЭ-О-8*

Стабилизатор напряжения СНЭ-О-8* предназначен для поддержания выходного напряжения 220 В ±1% при изменении входного в диапазоне согласно техническим характеристикам изделия.

Стабилизатор напряжения выполняет следующие дополнительные функции:

• автоматическое отключение нагрузки при выходе за установленные пороги выходного напряжения и автоматический возврат в рабочее состояние после нормализации напряжения;
• защита стабилизатора от перегрузки и от короткого замыкания в нагрузке;
• работа в режиме «ПРЯМОЕ ВКЛЮЧЕНИЕ»;
• защита от импульсных помех по входу и выходу стабилизатора (класс D);
• индикация режимов работы.

Режим работы стабилизатора — продолжительный, независимо от режимов работы нагрузки. Допускается работа стабилизатора от бензо-, дизель-генераторных установок.

Описание стабилизатора СНЭ-О-8*

СНЭ-О-8*  выполнен в виде блока, который может быть установлен на полу или закреплен на стене при помощи специальных кронштейнов (поставляются по заказу).

Для однофазной сети (маркировка СНЭ-О) используется один блок, для трехфазной сети (маркировка СНЭ-Т) необходимо три блока СНЭ-О, включенных по схеме «звезда».

На передней панели блока находятся:

• цифровой индикатор «КОНТРОЛЬ / ЗАЩИТА» для визуального контроля параметров сети и нагрузки, а также для индикации вклю-чения защиты по току, напряжению и температуре (горизонтальный сегмент в пер-вом разряде индикатора);
• переключатель режимов работы «ВКЛЮЧЕНИЕ СТАБИЛИЗАТОРА – О – ПРЯМОЕ ВКЛЮЧЕНИЕ»;
• кнопочный переключатель выбора измеряемого параметра: «Uвх», «Uвых», «Iнагр», «Рнагр».

Подключение блока осуществляется через клеммные колодки, находящиеся под верхней крышкой.

Изделие поставляется в климатическом исполнении УХЛ 4 по ГОСТ 15150–69.
Степень защиты, обеспечиваемая оболочкой, — IP20 по ГОСТ 14254–96.
