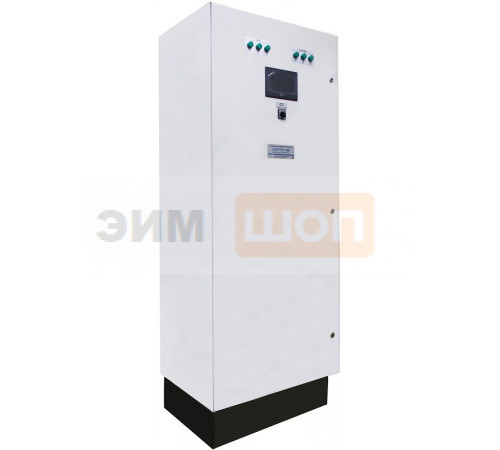

Стабилизатор напряжения Сатурн СНЭ-Т-130 Ш

Стабилизатор напряжения электромеханический с микропроцессорным управлением СНЭ-Т-130 Ш предназначен для стабилизации напряжения в трехфазных сетях (соответственно маркировка СНЭ-Т).

Назначение и функции стабилизатора напряжения СНЭ-Т-130 Ш

Стабилизатор напряжения предназначен для поддержания выходного напряжения 220±1% В при изменении входного в диапазоне согласно техническим характеристикам изделия.

Стабилизатор напряжения выполняет следующие дополнительные функции:

• автоматическое отключение нагрузки при выходе за установленные пороги выходного напряжения и автоматического возврата в рабочее состояние после нормализации напряжения;
• защита стабилизатора от перегрузки и от короткого замыкания в нагрузке;
• поддержание рабочей температуры внутри корпуса;
• работа в режиме «ПРЯМОЕ ВКЛЮЧЕНИЕ»;
• индикация выходного напряжения.

Режим работы стабилизатора – длительный, независимо от режимов работы нагрузки.

Конструкция СНЭ-Т-130 Ш

Изделие выполнено в виде шкафа напольной конструкции.

На передней панели шкафа находятся:

• три индикаторных лампы наличия входного напряжения «СЕТЬ L1, L2, L3» ;
• три индикаторных лампы наличия выходного напряжения «НАГРУЗКА L1, L2, L3»;

Внутри шкафа находятся:

• клеммы для подключения входного и выходного кабелей;
• входной автомат включния стабилизатора «ВКЛЮЧЕНИЕ СТАБИЛИЗАТОРА»;
• переключатель режима работы блоков стабилизатора «ЧЕРЕЗ СТАБИЛИЗАТОР - ВЫКЛ – ПРЯМОЕ ВКЛЮЧЕНИЕ»;
• три съемных трансформаторных блока (установлены за блоками управления и стабилизации);
• три съемных блока управления и стабилизации;

На боковых панелях шкафа находятся:

• фитинги для ввода-вывода кабеля.

Изделие поставляется в корпусе со степенью защиты IP54.
