Трансформаторный сетевой фильтр ФСТТ-30000

Назначение

Фильтр сетевой трансформаторный трехфазный ФСТТ-30 000 (ТУ 3433-013-39441565-2011) предназначен:

- для предотвращения распространения индустриальных помех по питающей сети от промышленного оборудования, являющегося источником помех;
- для повышения электробезопасности путём гальванического разделения первичной и вторичной сети (выход в режиме изолированной нейтрали);
- для преобразования сети TN-С в ТN-S и организации «выделенной» сети питания электронного оборудования особо ответственных потребителей, таких как центры обработки данных (ЦОД), банки, станки с ЧПУ промышленных предприятий и т.д.;
- для защиты электронной техники сети питания от намеренного силового воздействия с целью ее неустойчивой работы или вывода из строя, при этом обеспечивается дополнительное ограничение при несанкционированном доступе в систему.

Конструкция

Вид фильтра ФСТТ-30 000 с указанием габаритных размеров и ограничений по размещению приведен паспорте.

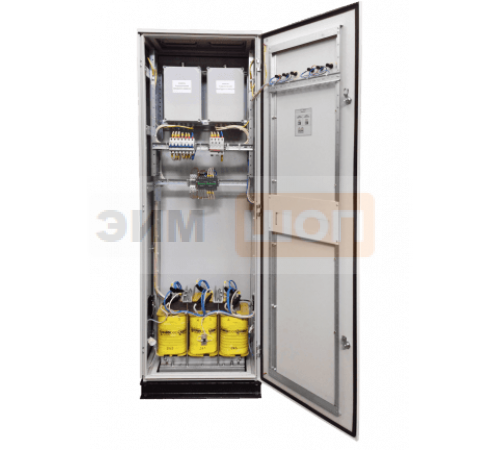

Фильтр ФСТТ-30 000 представляет собой напольный металлический шкаф с дверью. Поставляется в климатическом исполнении УХЛ категории 4 по ГОСТ 15150-87 и предназначен для эксплуатации в помещениях с температурой окружающей среды от +1°C до +35°C и относительной влажностью воздуха не более 80% при атмосферном давлении (750+/-30) мм. рт. ст.

На двери фильтра расположены три индикатора сетевого напряжения и три индикатора напряжения на нагрузке. На боковых панелях в нижней части расположены вентиляторы, которые включаются при температуре внутри шкафа более t = 60°C. Ввод кабелей подключения сверху. Степень защиты корпуса IP54. Габаритные размеры: 1800 х 600 х 420 мм (ВхШхГ).

Фильтр ФСТТ-30 000 обеспечивает питание активной и активно-реактивной нагрузки при ее изменении от 0 до 100%. Для гальванического разделения нагрузки от силовой сети используется трехфазный трансформатор с системой ограничения пускового тока. Прочность изоляции между обмотками трансформатора и между обмотками и корпусом, не менее 4000 В. Класс нагревостойкости изоляции по ГОСТ 8865-87 г. - В. Ток холостого хода тр-ра не более 4%. Потери холостого хода не более 180 Вт.

На входе/ выходе фильтра ФСТТ-30 000 для защиты от токов КЗ и перегрузки установлен автоматический выключатель с характеристикой С.

На входе фильтра установлен блок варисторной защиты, обеспечивающий подавление импульсов тока (8/20 мкс) с амплитудой до 40 кА (фаза – РЕ) и до 40 кА (N-PE).

Параметры подавления несимметричных высокочастотных помех
