Код товара: 316

Новинка

Производитель
Россия
Временная задержка включения внутреннего реле Р1 при нормализаци
0-10 с
Все характеристики

В наличии ✓

11 520 р

Без НДС: 11 520 р

Доступны доставка и самовывоз:

- Рассчитать примерную стоимость доставки
- Самовывоз сегодня, бесплатно

В наличии ✓

11 520 р

Без НДС: 11 520 р

Расширенная гарантия

7 дней на возврат

Акции, скидки, подарки

Быстрая доставка

Есть пункты выдачи

Назначение

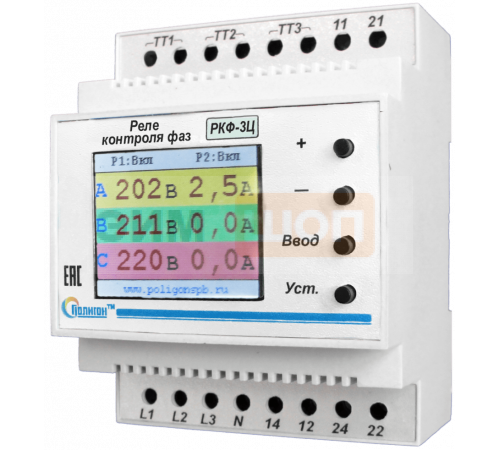

Реле напряжения трехфазное РКФ-3Ц с цифровой настройкой параметров предназначено для управления силовым контактором или другим коммутирующим устройством при помощи контактов внутренних реле Р1, Р2 и обеспечивает:

контроль напряжения трехфазной сети 220/380 В, 50 Гц независимо по каждой фазе и автоматическое выключение/включение нагрузки при помощи внутреннего реле Р1 согласно заданным значениям;
измерения тока независимо по каждой фазе (для токов более 5 А, с применением трансформаторов тока ххх/5 А) и автоматическое выключение нагрузки при помощи внутреннего реле Р2 согласно установленным значениям, повторное включение нагрузки производится кнопкой "Уст.";
отображения текущих показаний фазных напряжений и токов в трехфазной сети переменного тока 220/380 В, 50 Гц и состояния внутренних реле на ЖКИ-индикаторе;
программирования параметров (напряжение, ток, временные задержки и режимы работы).

РКФ-3Ц контролирует:

обрыв фаз и нейтрали;
чередование и "слипание" фаз;
линейное превышение напряжения выше (ниже) установленного значения;
порядок чередования фаз;
перекос фаз;
недопустимую асимметрию линейных напряжений.

Преимущества

Временная задержка включения внутреннего реле Р1 при нормализаци
0-10 с
Временная задержка выключения реле Р2 при превышении номинальног
В зависимости от установленного значения кратности тока
Временная задержка отключения реле при пропадании фазы
0,1-0,2 с
Время отключения реле Р1 при повышении напряжения больше установ
0,02 с
Габаритные размеры, мм
71х90х60мм
Гарантия, мес
24 мес
Гистерезис верхнего порога
3 В
Гистерезис нижнего порога «ΔUн» min/max
min 5 В; max 20 В
Диапазон верхнего порога напряжения отключения (фазного) «
230...270 В
Диапазон изменения кратности тока
2...10
Диапазон нижнего порога напряжения отключения (фазного) «>Uн, В»
150...210 В
Диапазон установки значения максимального фазного напряжения вык
230-270 В
Задержка на отключение реле при выходе за верхний порог напряжен
min 0 c; max 3 с
Задержка на отключение реле при выходе напряжения за нижний поро
min 0 с; max 10 с
Коммутируемый ток контакта (АС1 250 В) max
10 А
Максимальный (кратковременный) измеряемый ток на входах ТТ1-ТТ3,
7,5 А
Масса, кг
0,35 кг
Минимальная длительность импульса тока перегрузки
5 мс
Номинальное напряжение, В, Гц
220/380 В; 50 Гц
Номинальный измеряемый ток на входах ТТ1-ТТ3 (вторичный ток тран
5 А
Первичный ток трансформатора тока
5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 150, 200, 250, 300, 400, 500 А
Перекос фаз «Uв-Uн»min/max
10...100 В
Потребляемая мощность, не более
5 Вт
Сечение проводов для подключения, мм2
не менее 1,5 мм2
Температура эксплуатации, ˚С
-40...+45 °C
